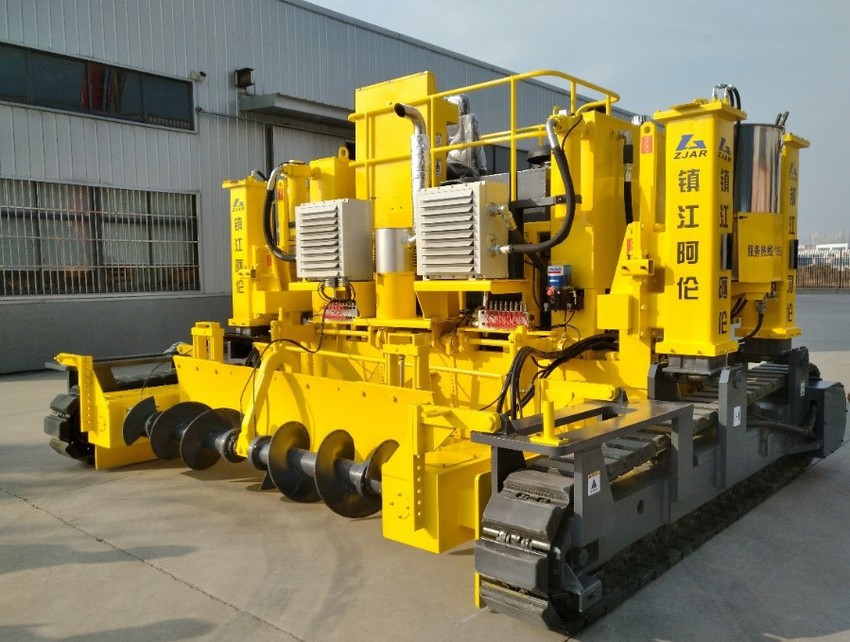

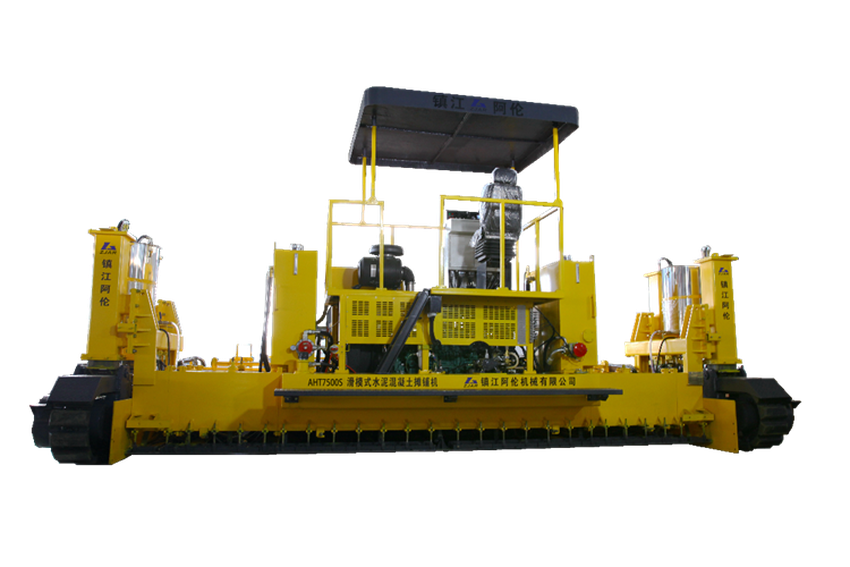

Slipform tér és repülőtéri járdakészítő gépek

Műszaki adatok: AHT4000/AHT6000/AHT8000/AHT7500S

* : Opcionálisan az alapburkolat szélessége 2500 mm vagy 3500 mm, a burkolat szélessége pedig 250 mm vagy 300 mm-rel bővül.

A megrendelő személyre szabja a tényleges építési követelményeknek megfelelően.

**:opció 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 ford./perc;

opció2--TAD850VE, Volvo160kW/2200rpm.

***:opció -QSB6.7-C260-30, Cummins, 194 kW/2200 ford./perc

Minden információ és specifikáció a nyomtatás időpontjában helyes, és előzetes értesítés nélkül változhat.

Jellemzők

一,Teljesítmény jellemzők:

Az AHT4000/6000/8500/7500S betonburkoló gépeket teljes hidraulikus meghajtással, központi számítógépes vezérléssel, valós idejű megfigyelési és öndiagnosztikai képességekkel, valamint automatikus szintező és nyomkövető rendszerekkel tervezték.

● ÁTTEKINTÉS

Ez az innovatív, fejlett és praktikus, magas színvonalú gép kulcsfontosságú speciális berendezés betonutak, tér- és repülőtéri burkolatok építéséhez.

● NAGYON RUGALMAS BETON Csúszóforma burkolat

A beton csúszásgátló burkolattal precízen lehet burkolni szabványos beton útburkolatokat 30 m-től 8,5 m-ig, vastagsága pedig 450 mm.

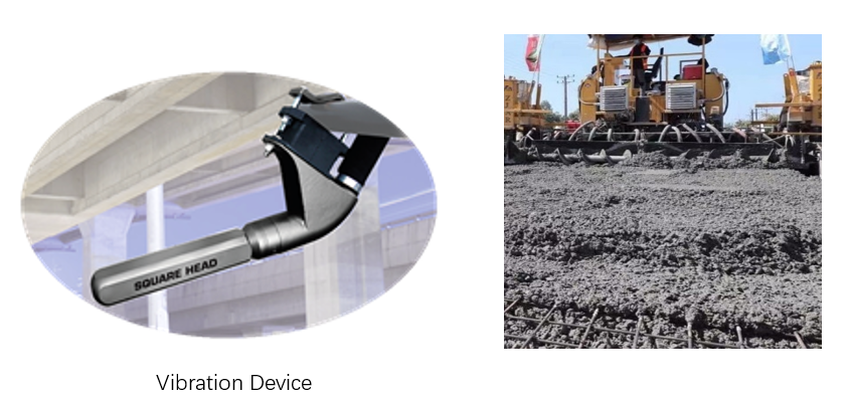

●BETON TÖMÖRÍTŐ MECHANIZMUS

A burkológép hidraulikus vibrátorhajtással van felszerelve. A burkolat alapfelszereltsége 14 hidraulikus csatlakozás (opcionális: 9 vagy 18). Egyidejű terítés, kaparás, vibráció, döngölés és extrudálás egyidejű műveletei tartóréteg és betonút burkolásakor.

●HATÉKONY MOTORIRÁNYÍTÁSI RENDSZER

Az ECO üzemmód beállítása automatikusan az aktuális teljesítménykövetelményekhez igazítja a motor teljesítményét, így biztosítva az üzemanyag-hatékony dízelfogyasztást és az alacsony zajkibocsátást. Az AHT6000/8500/7500S VOLVO TAD552VE/TAD851VE/TAD852VE motorokkal van felszerelve, amelyek élvonalbeli, nagy teljesítményű motortechnológiával (akár 210 kW/290 LE kimeneti teljesítményig) megfelelnek az EK Stage IIIA károsanyag-kibocsátási szabványainak.

●ERŐS GÉPTERVEZÉS és TARTÓS JÁRVÁZÓ FORMA

A gép robusztus kialakítása garantálja az egyenletes, nagy teljesítményű betonburkolatot és a pontos burkolási eredményeket még nehéz helyszíni körülmények között is. A burkolat kompatibilis a 8,5 m-es (vagy 9 m-es) metrikus burkolóformákkal. A 3.0 m-től 8,5 m-ig terjedő sorozat alapfelszereltsége kopótalppal, és opcionális koronaprofillal is felszerelhető.

●NAGY PONCIÓS KORMÁNY- ÉS VEZETŐRENDSZER

Automatikus szintező és nyomkövető rendszerek a burkolat síkságának, egyenességének és simaságának biztosítására az útkanyarokban. Az intelligens vezérlőrendszer és a csúszásgátló kormányrendszer a rendkívül sima működés érdekében biztosítja a pontos betonburkolat egyenességét.

●TÖKÉLETES ERGONÓMIA ÉS KEZELÉS

Az ergonomikus kialakítású kezelői platform felhasználóbarát kezelési koncepcióval és kivételes láthatósággal rendelkezik, ami megkönnyíti a kezelő munkáját. Teljesen hidraulikus független hajtás, mikroszámítógép kijelzővel és öndiagnosztikai képességgel. Ergonomikus kialakítású, intelligens kezelőszervekkel a kényelmes és egyszerű kezelés érdekében.

●TELJESEN MODULÁRIS GÉPTERVEZÉS

A gép teljesen moduláris felépítése lehetővé teszi a rugalmas módosítást és az új opciókkal való bővítést a felhasználói igényeknek megfelelően. A kompakt méretek és a minimális utólagos felszerelési igények biztosítják, hogy a burkológép könnyen rakodható és gazdaságosan szállítható legyen. A konfigurációtól függően a dübelrúd behelyező vagy az oszcilláló gerenda és a szupersimító a gépre szerelve maradhat szállítás közben.

AHT4000/6000/8000/7500SA Slipform Pavers teljes hidraulikus meghajtással, központi számítógépes vezérléssel, valós idejű megfigyelési és öndiagnosztikai képességekkel, valamint automatikus szintező és nyomkövető rendszerekkel készült.

Ez az innovatív, fejlett és praktikus, magas színvonalú gép kulcsfontosságú speciális berendezés a nagysebességű vasút és betonút építéséhez.

● Az AHT4150 /6000/8000/ 7500S betonburkoló gépek alkalmasak nagysebességű vasúti tartóréteg és betonút építésére.

● Egyidejű szórás, kaparás, vibráció, döngölés és extrudálás egyidejű műveletei tartóréteg és betonút burkolásakor.

● Teljesen hidraulikus független hajtás, mikroszámítógép kijelzővel és öndiagnosztikai képességgel.

● Ergonomikus kialakítás, intelligens kezelőszervek a kényelmes és egyszerű kezelés érdekében.

● Importált kulcsfontosságú alkatrészek a gép megbízhatóságának és a burkológép élettartamának meghosszabbítása érdekében.

Jellemzők (9)

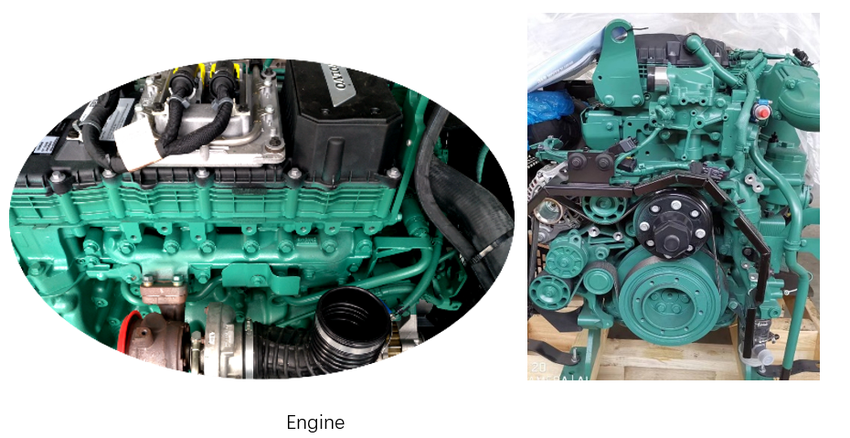

Volvo / Cummins vízhűtéses motor, erős, nagy nyomatéktartalék,

alacsony üzemanyag-fogyasztás, európai környezetnek megfelelő károsanyag-kibocsátás.

Szupermagas frekvencia, erős vibráció, nagy sűrűségű felső burkolat

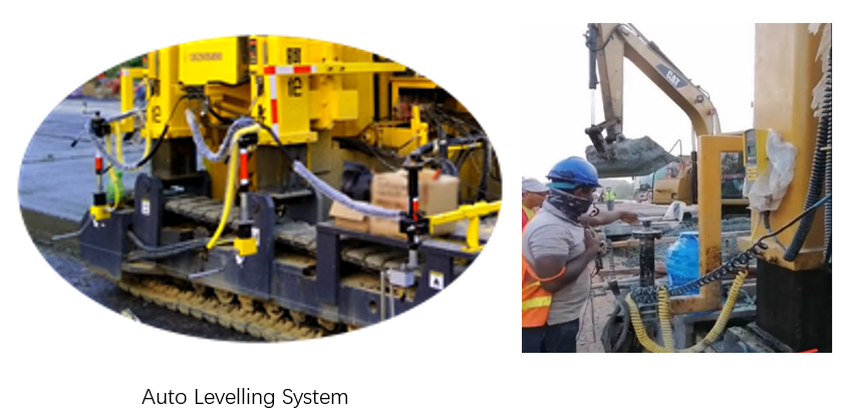

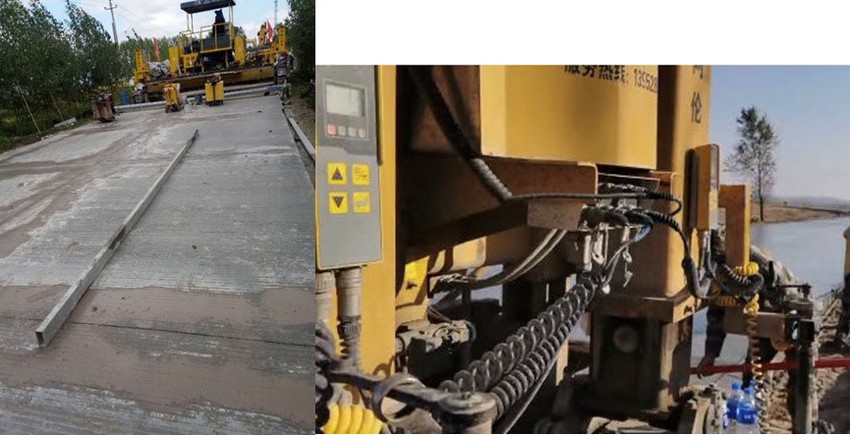

Az automatikus szintező és nyomkövető rendszerek biztosítják a burkolat síkságát és az út egyenességét.

Két hidraulikus hengeren keresztül vezérelhető az alakítósablonba bejövő beton mennyiségének szabályozásához, amely teljesen fel-le tud menni, vagy függetlenül fel-le, bal vagy jobb oldalon.

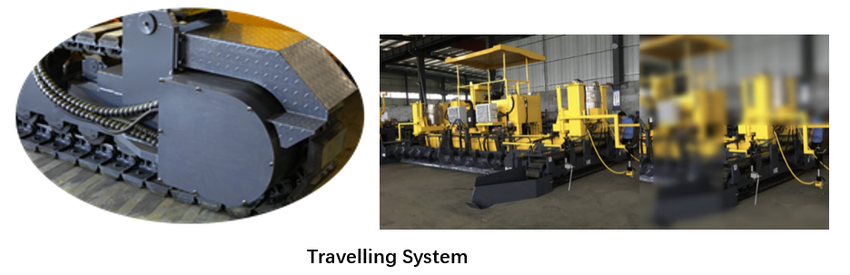

Két hidraulikus meghajtású lánctalpas és mikroszámítógépes vezérlés biztosítja az előre beállított állandó sebességet, a helyes egyenes futást és a gördülékeny kormányzást.

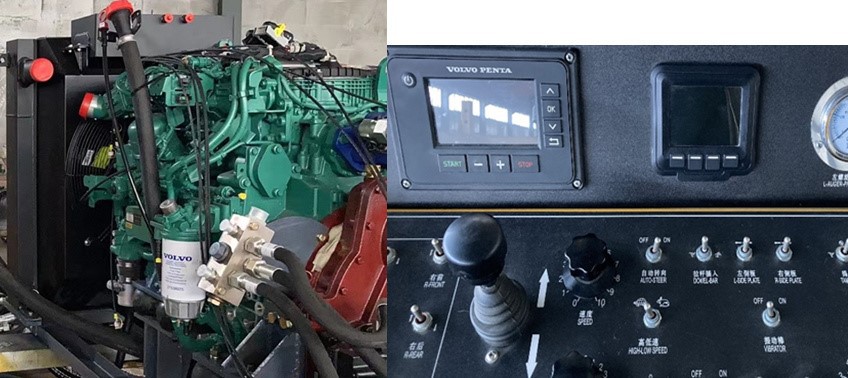

Tökéletes ergonómikus kialakítás és működési koncepció

Az ergonomikus kialakítású kezelői platform felhasználóbarát kezelési koncepcióval és kivételes láthatósággal rendelkezik, ami megkönnyíti a kezelő munkáját.

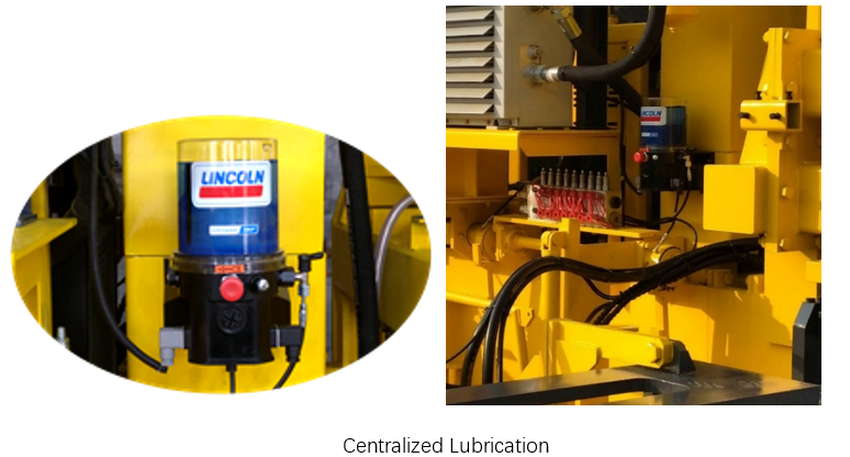

A központi kenés automatikus. Töltse fel a kenőzsírt a magas hőmérsékletű és mozgató alkatrészekre, hatékonyan meghosszabbítja az elhasználódási időt, nagymértékben javítja a szabotázs és az adagolás megbízhatóságát.

STANDARD VAGY OPCIONÁLIS FELSZERELÉS

1. Hidraulikus vibrátorok

A burkolat alapfelszereltsége 14 hidraulikus csatlakozóval rendelkezik a hidraulikus vibrátorok táplálásához (9 vagy 24 opcionálisan rendelhető)

2. Külön oldalrúd behelyezők

A mindkét oldalon felszerelt oldalsó kötőrúd-beillesztők automatikusan behelyezik a kötőrudat a szomszédos útburkolatok burkolásához

3, Hosszirányú kötőrúd-betét (csak AHT8500/SF7500S esetén)

A hosszanti kötőrudak automatikusan behelyezésre kerülnek, hogy megakadályozzák a födémek elsodródását a hosszanti illesztéseknél.

4, Opcionális SUPER SMOOTHER

A kiváló minőségű anyagból készült szupersimító tökéletes felületminőséget biztosít

5, Opcionális oszcilláló sugár behelyező (csak AHT7500S esetén)

Az excentrikus meghajtású, nagy teherbírású lengő gerenda automatikus emelő funkcióval, amikor a gép leáll, el tudja távolítani a betonburkolat felületén lévő egyenetlenségeket.

6, opcionális DBI beszúró (csak AHT7500S esetén)

A gépvázra szerelt kiterjedt dübelrúd-behelyező (DBI) (Csak AHT7500S-hez) rendelkezik egy opcionális automatikus beillesztő funkcióval, amely a dübelrudat a pontos pozícióba tudja beilleszteni.

AZ AHT4000/6000/8500/7500S SOROZATÚ SLIPFORM KÖRKEZŐK ELŐNYEI

1 . Erőteljes motor

Az erőteljes motor garantálja a hatékony betonozást az optimális teljesítmény- és nyomatéktartományban mindenkor.

2. Teljesítmény-optimalizált Eco üzemmódú motorkezelés

Az ECO mód automatikusan a teljesítménykövetelményekhez igazítja a motor teljesítményét, így garantálja az optimális motorhatékonyságot, gazdaságos dízelfogyasztást és alacsony zajkibocsátást.

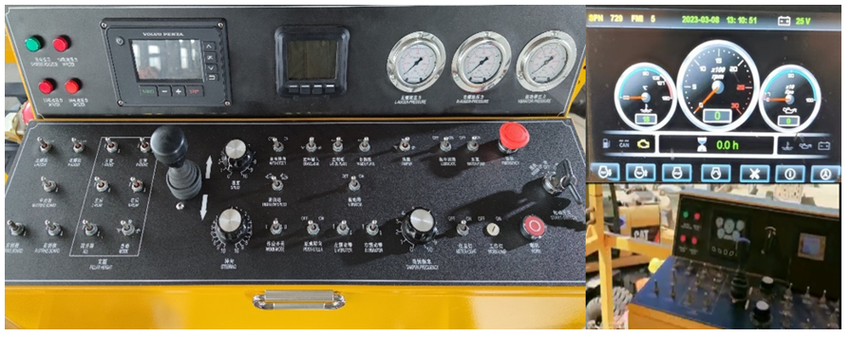

3. Szabványosított működési koncepció, ergonómiailag optimalizált, világosan szervezett vezérlőpult

Korszerű képernyőjével és világos, nyelvsemleges szimbólumaival a vezérlőpult produktív helyszíni műveleteket tesz lehetővé. A különböző modelleken alkalmazott szabványos, magától értetődő működési koncepció jobb szinergiahatásokat kínál.

4. A karbantartási és ellenőrzési pontokhoz való könnyű hozzáférés minimálisra csökkenti a karbantartási igényeket.

5. Kiváló minőségű gépvezérlő rendszer A ZJAR PAVING szabadalmaztatott szoftverét használó kiváló minőségű gépvezérlő rendszer növeli mind a működési biztonságot, mind a csúszós formájú burkológép alkalmazási körét.

6. SZERVIZDIAGNOSZTIKAI RENDSZERWIDIAG

A ZJAR PAVER, a szabványosított interfésszel rendelkező szervizdiagnosztikai rendszer lehetővé teszi a technikusok számára a hibák gyors hibaelhárítását közvetlenül a helyszínen.

7. Keresztirányú lejtésszabályozó rendszer

Az ARAN által kifejlesztett innovatív elektronikus keresztirányú lejtésszabályozási technológia jelentősen csökkenti a gép reakcióidejét, ami a kívánt burkolati hatást eredményezi.

8. Sebességállítás (gépi járás és sebességszabályozás)

Az egyes sínegységek számítógéppel segített sebességszabályozása lehetővé teszi a specifikációk pontos pontos betartását, még kanyarodáskor is.

9. Gyors átalakítás szállítás közben és egyszerű szállítás

Az a minimális erőfeszítés, amely a burkolat átalakításához szükséges a szállítás során, csökkenti az üzemeltetési költségeket. A manőverezhetőség és a kompakt gépméretek megkönnyítik a szállítást.

Intézkedési irányelvek:

Fokozottan tartsa fenn a csapatkohéziót, adjon teljes játékot a csapatszellemnek, tekintse a tudományos és technológiai innovációt erőteljes hajtóerőnek, adja meg teljes mértékben a technikai előnyöket, újítsa meg a marketing módszereket, készítsen különleges és kifinomult funkciókat, tegye magasabb szintre a Zhenjiang Aran Machinery-t.

Alkalmazási jelenetek:

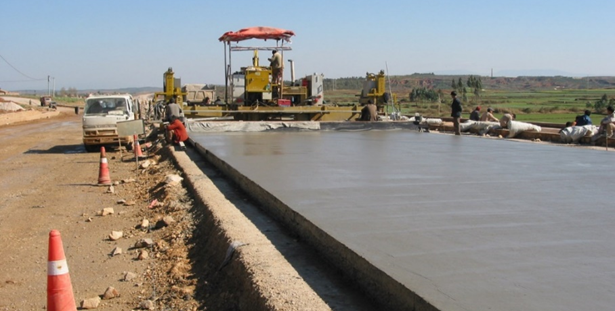

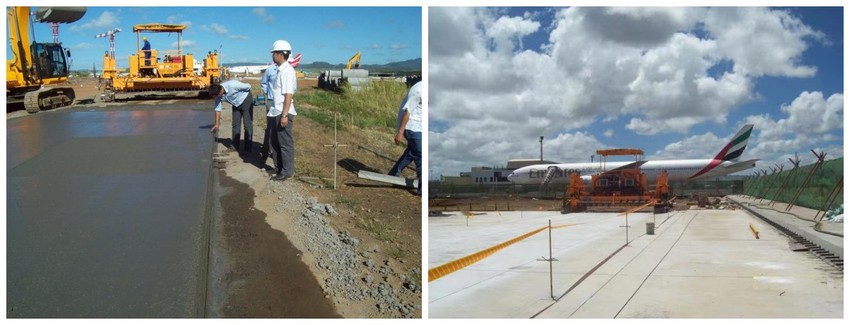

A tér és a repülőtér építésének jelenetei

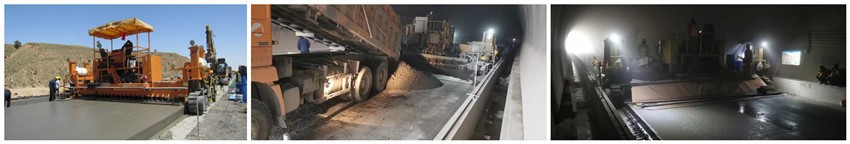

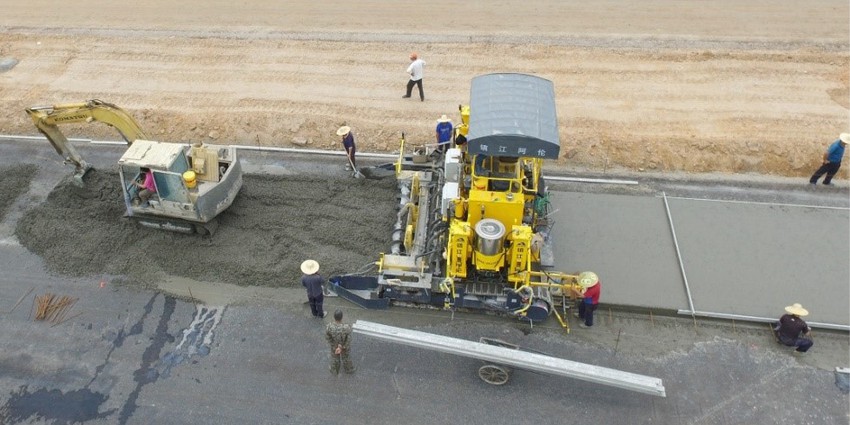

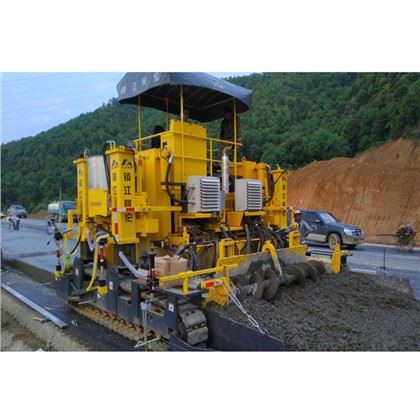

Útépítés jelenetei

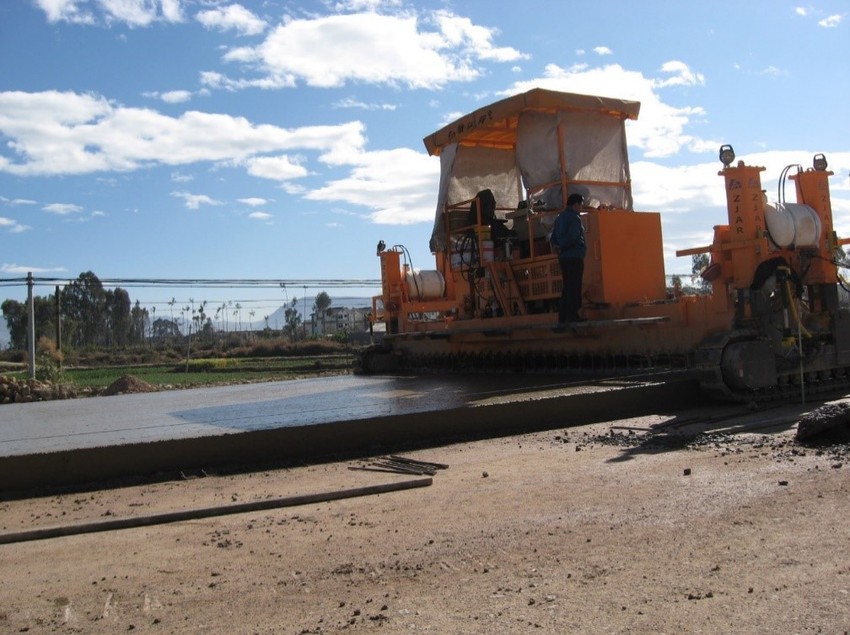

Csúsztatott burkolat egyenletes felülettel és jó tömörséggel

AHT8500 egylépéses alakítás jó és rendezett sarokkal és élekkel

Az automatikus szintezőrendszerrel végzett precíz kezelés a járdafelület nagy egyenletességéhez vezet.

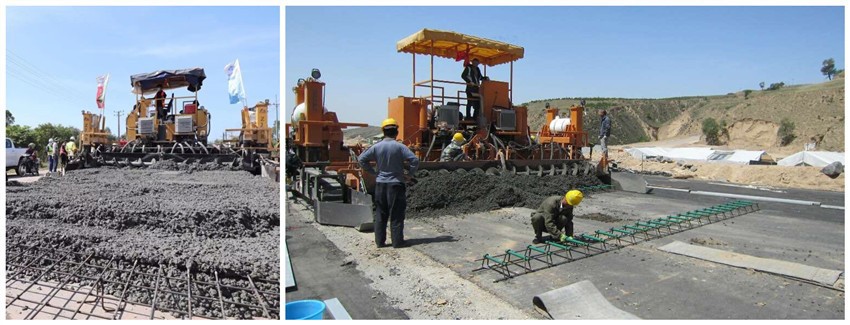

Délkelet-Ázsia számos régiójában acélhálókat kell elhelyezni a betonburkolaton belül.

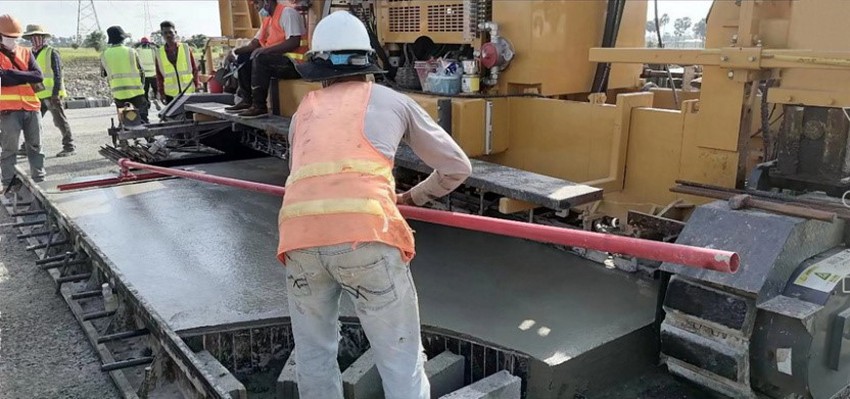

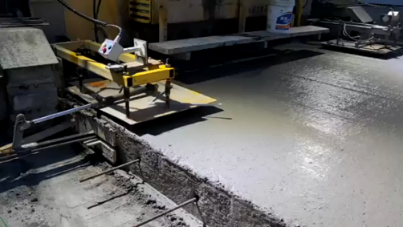

Egyes projekteknél pedig a hosszirányú kötőrudak betonformába történő elhelyezése szükséges, amelyeket manuálisan is előre lehet helyezni.

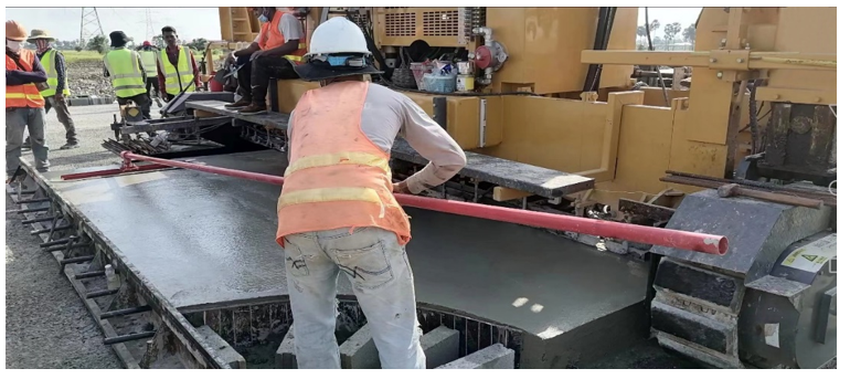

A húzórudak automatikus beillesztésére szolgáló mechanizmus alkalmazása

Működési elv:

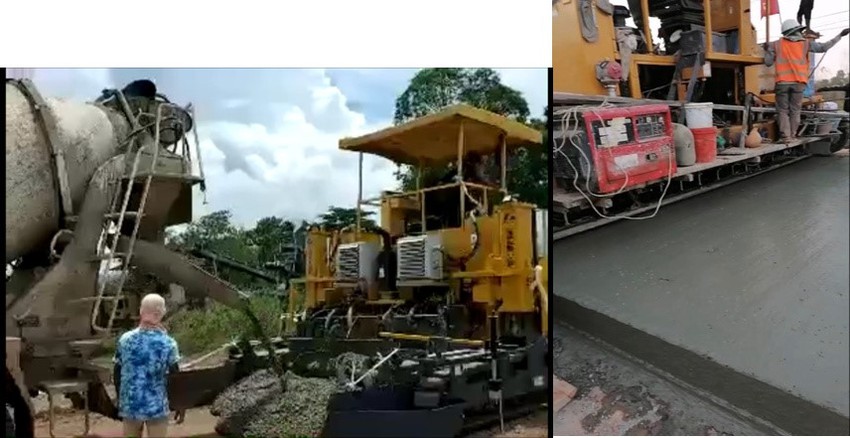

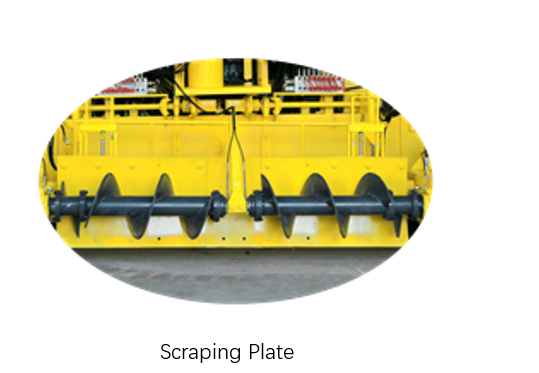

A betonkocsi betonkeveréket önt a szórógép elé; a burkoló egy bizonyos sebességgel halad előre; a működési mechanizmus működni kezd. A csavarterítő a felhalmozott betont bal és jobb irányban szétválasztja és egyenletesen elosztja a kaparólemez előtt. A hidraulikusan állítható magasságú ideiglenes kaparólemez a cementbetont a szükséges előburkolati vastagságra kaparja. A frekvenciaátalakító dugaszolható rezgőrúd egy bizonyos frekvencián rezeg, hogy kiszorítsa a keverés közben a betonba keveredő levegőt, majd eltávolítsa a pórusokat.

A munka kezdete

A délkelet-ázsiai városi útépítés színhelye, ahol az útburkolat felét rendre aszfaltozták.

A jelentősen javított építési minőség és a munka hatékonysága nagy elismerést kapott a helyi tulajdonosoktól

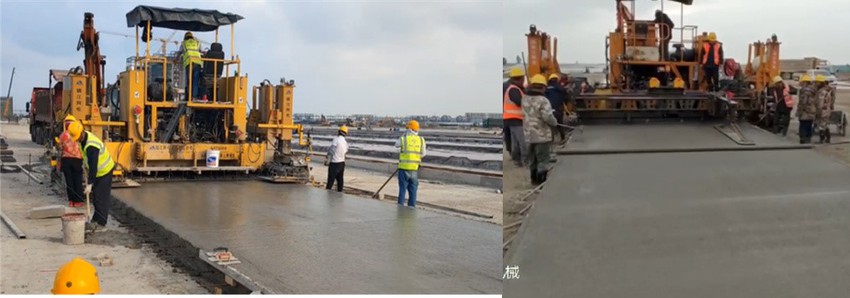

Építési jelenetek Afrikában Nigériában, Madagaszkáron, Szenegálban és Mauritiuson

Összehangolt burkolási művelet, magas munkahatékonyságot hoz

Útburkoló építés, ha akadályokat kell elkerülni, több egyszerű betonzsaluzat szükséges az újrakövezés befejezéséhez.

1. osztályú autópálya Puerto Princessben, Fülöp-szigeteken

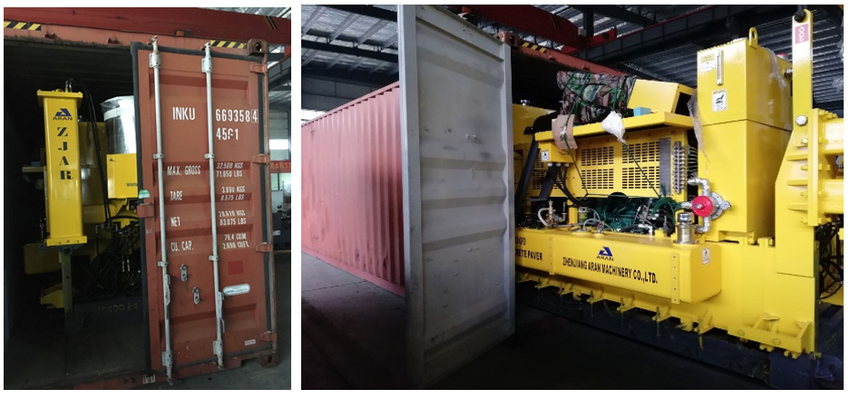

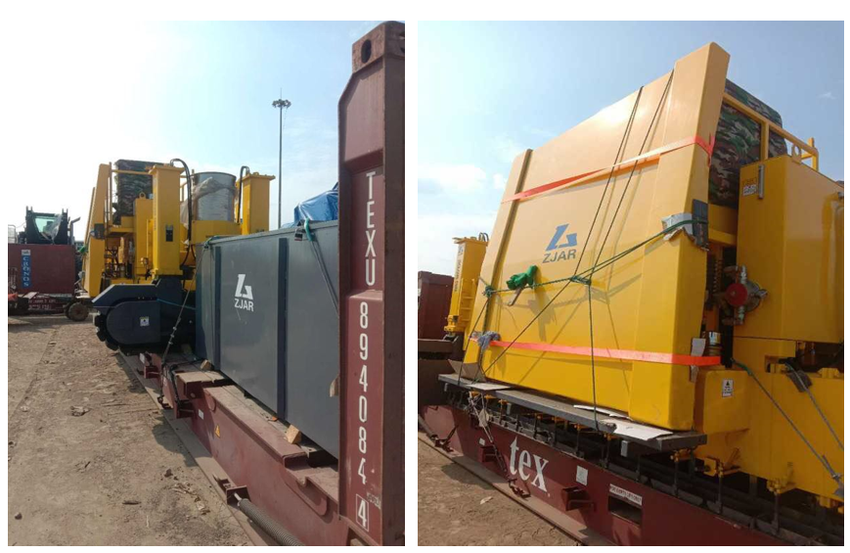

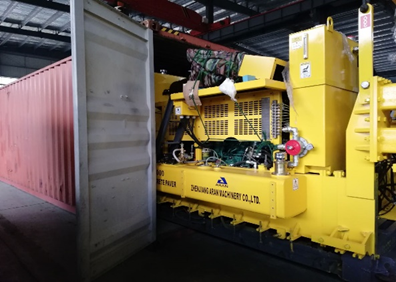

Kétféle berakodási lehetőség tengeri szállításhoz:

Nem kell eltávolítani a nagyméretű részeket, például a lánctalpas lánctalpat; az egész gépet a lapos állványos konténerben szállítják; ha az építkezésre szállítják, akkor kis számú tartozék felszerelése után is működhet, amint az a fenti képen látható.

Szerelje szét a gép teljes berendezésének lánctalpas lánctalpát önálló kis alkatrészekre, és helyezze be a konténerbe. A munkaterületre történő kiszállításkor sok összeszerelési munka áll előtte, mielőtt beépíthető.

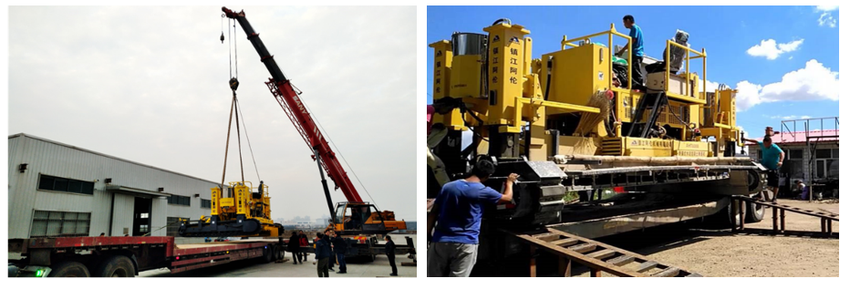

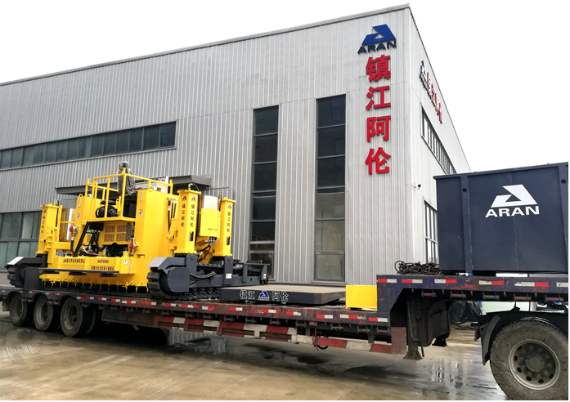

Rakodás szárazföldi szállításhoz:

Áruk berakodása szárazföldi szállításhoz: Emelje fel a burkolót az emelvényes pótkocsira

Hajtsa rá a burkolatot az emelőkosár pótkocsijára az oldalra szerelt, dedikált gyalogos tartókeretről.

Távolsági közúti szállítás sík formájú pótkocsival

Értékesítés utáni szolgáltatás:

Termék vevőszolgálati kötelezettségvállalás

A Gyártó a fizetést követően 12 hónapig garantálja a berendezés minőségét (kivéve a rendszeres fogyasztást, a motor alkatrészeket és a fogyóeszközöket). A jótállási időszakban az Eladó teljes körű garanciát vállal a berendezés működésére. A jótállási időszakban, ha a berendezés üzemeltetése során minőségi hiba vagy sérülés lép fel, az Eladó ugyanazokat az alkatrészeket légi úton szállítja a felhasználónak az Eladó költségére.

A betonburkoló eladását követően a végfelhasználók kérésére egy hazai vagy tengerentúli mobil szerviz professzionális szervizmérnökét 15 napos időtartamra ingyenesen kiküldik a helyszínre telepítésre, üzembehelyezésre és műszaki oktatásra. A munkavégzés helyszínére oda-vissza repülőjegy és a professzionális kiszolgáló személyzet helyi szállítási költségei az igénybe vevőt terhelik. Ezen túlmenően, ha az üzembe helyezés és a műszaki oktatás befejezése után a Vevő projektjéhez további műszaki szolgáltatásokra van szükség, az Eladó gondoskodik szervizmérnökének a tartózkodás meghosszabbításáról vagy a helyszíni látogatásról.

A cég folytatja a termékek optimalizálását és szervizgaranciát vállal. A Vevő szolgáltatási igényének kézhezvételét követően 24 órán belül írásos választ ajánlunk fel a megfelelő kezelési mód előterjesztésére, és az alkatrészeket a lehető legrövidebb időn belül légi úton vagy expressz kézbesítéssel elküldik a Felhasználó telephelyére, hogy tengerentúli felhasználóink ​​egész életen át tartó műszaki szolgáltatásokat és alkatrészellátást élvezhetnek.

Minőségbiztosítás a gyártási folyamatokhoz és a gyártáshoz

A Zhenjiang Aran Machinery Co., Ltd. egy professzionális közúti gépeket gyártó cég. Több mint 30 éve az útgépészeti termékek kutatására és fejlesztésére összpontosít, és gazdag tapasztalattal rendelkezik az útgépek tervezésében és gyártásában. A cég erős műszaki erővel, kitűnő gyártási technológiával és gazdag vezetői tapasztalattal rendelkezik. Az eredeti Zhenjiang Road Machinery Company termékeinek örökölt technológiája, a Zhenjiang Aran továbbfejlesztette és folyamatosan javította a termék teljesítményét és minőségét.

A „Mindent a felhasználókért” elvhez ragaszkodva a vállalat a berendezés testreszabási szolgáltatásokat nyújtja a felhasználói igényeknek megfelelően. A fejlett külföldi technológiára alapozva, az útépítés tényleges hazai viszonyaival ötvözve a Zhenjiang Aran folyamatosan fejlesztette és tökéletesítette termékkialakítását, és kifejlesztett egy sor burkolatot és keverőberendezés termékcsoportot. Eközben a cég elsajátította az új típusú útépítési termékek fejlesztésének készségeit is. Vezető technológiájával, innovatív szellemiségével, megbízható minőségével és szolgáltatási garanciájával a Zhenjiang Aran mára világszerte forgalmazza termékeit. Kínában, Afrikában, Kelet-Európában, Indiában, Latin-Amerikában, a Közel-Keleten, Oroszországban és Délkelet-Ázsiában a Zhenjiang Aran segít egy szép jövő felépítésében a világ számára.
