Betonútépítő berendezések

Műszaki adatok:

ÁHT4000/AHT6000/AHT8000/AHT7500S

* : Opcionálisan az alapburkolat szélessége 2500 mm vagy 3500 mm, a burkolat szélessége pedig 250 vagy 300 mm-rel bővül.

A megrendelő személyre szabja a tényleges építési követelményeknek megfelelően.

**:opció 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 ford./perc;

opció2--TAD850VE, Volvo160kW/2200rpm.

***:opció -QSB6.7-C260-30, Cummins, 194 kW/2200 ford./perc

Minden információ és specifikáció a nyomtatás időpontjában helyes, és előzetes értesítés nélkül változhat.

Jellemzők

一,Teljesítmény jellemzők:

ÁHT4000/6000A /8500/7500S betonburkoló teljesen hidraulikus hajtású, központi számítógépes vezérlés valós idejű felügyelettel és öndiagnosztikával, valamint automatikus szintező és nyomonkövetési rendszerrel.

● ÁTTEKINTÉS

Ez a magas színvonalú, innovatív, fejlett és praktikus gép egy kifejezetten betonút-, tér- és repülőtéri burkolat építésére szolgáló berendezés.

● NAGYON RUGALMAS BETON Csúsztatható burkolat

A csúszós beton burkolattal precízen lehet burkolni szabványos beton útburkolatokat 3.0 m - 8,5 m szélességtől és 450 mm vastagságig.

●HATÉKONY MOTORIRÁNYÍTÁSI RENDSZER

Az ECO üzemmód beállítása automatikusan beállítja a motor teljesítményét, hogy biztosítsa az üzemanyag-hatékony dízelfogyasztást és az alacsony zajkibocsátást. Az AHT6000/8500/7500S VOLVO TAD552VE/TAD851VE/TAD852VE motorokkal van felszerelve, amelyek élvonalbeli, nagy teljesítményű motortechnológiával (akár 210 kW/290 LE kimeneti teljesítményig) megfelelnek az EK Stage IIIA károsanyag-kibocsátási szabványainak.

●NAGY PONCIÓS KORMÁNY- ÉS VEZETŐRENDSZER

Automatikus szintező és nyomkövető rendszerek a burkolat síkságának, egyenességének és simaságának biztosítására az útkanyarokban. Az intelligens vezérlőrendszer és a csúszásgátló kormányrendszer a rendkívül sima működés érdekében biztosítja a pontos betonburkolat egyenességét.

●BETON TÖMÖRÍTŐ MECHANIZMUS

Az útburkoló hidraulikus vibrátorhajtással van felszerelve, standard 14 hidraulikus csatlakozással (opcionális: 9 vagy 18). Egyidejű terítés, kaparás, vibráció, döngölés és extrudálás egyidejű műveletei tartóréteg és betonút burkolásakor.

●RENDSZERES GÉPTERVEZÉSandTARTÓSJÁRVÁZÓ FORMA

A robusztus kialakítás garantálja az állandó, nagy teljesítményű precíz betonburkolatot nehéz helyszíni körülmények között is. A burkolat kompatibilis a 8,5 m-es (vagy 9 m-es) metrikus burkolóformákkal. A 3.0 m és 8,5 m közötti sorozatok alapfelszereltsége kopótalppal és opcionális koronaprofillal is felszerelhető.

●TÖKÉLETES ERGONÓMIA ÉS KEZELÉS

A kezelői platform ergonómikus kialakítással, felhasználóbarát kezelési koncepcióval és kivételes láthatósággal, teljesen hidraulikus független meghajtással, kijelzős mikroszámítógéppel és öndiagnosztikai képességgel rendelkezik. Ergonomikus kialakítású, intelligens kezelőszervekkel a kényelmes és egyszerű kezelés érdekében.

●TELJESEN MODULÁRIS GÉPTERVEZÉS

A teljesen moduláris felépítés lehetővé teszi a rugalmas módosítást és az új opciókkal való bővítést a felhasználói igényeknek megfelelően. A kompakt méretek és a minimális utólagos felszerelési igények egyszerű rakodást és gazdaságos szállítást biztosítanak. A dübelrúd behelyező vagy az oszcilláló gerenda és a szupersimító a gépre szerelve maradhat szállítás közben.

Fetermészetek (9)

Motor

Volvo / Cummins vízhűtéses motor, erős, nagy nyomatéktartalék,

alacsony üzemanyag-fogyasztás, európai környezetnek megfelelő károsanyag-kibocsátás.

Vibrációs eszköz – Szupermagas frekvencia, erős vibráció, nagy sűrűségű felső burkolat

Automatikus szintezőrendszer – Az automatikus szintező és nyomkövető rendszerek biztosítják a burkolat síkságát és az út egyenességét.

Kaparólemez – Két hidraulikus henger a formázósablonba érkező beton mennyiségének szabályozására, amely teljesen fel-le tud menni, vagy fel-le függetlenül bal vagy jobb oldalon.

Utazó rendszer

A két hidraulikus meghajtású lánctalpas és a mikroszámítógépes vezérlés biztosítja az előre beállított állandó sebességet, a helyes egyenes futást és a gördülékeny kormányzást.

Tökéletes ergonómikus kialakítás és működési koncepció

Az ergonomikus kialakítású kezelői platform felhasználóbarát kezelési koncepcióval és kivételes láthatósággal rendelkezik, ami megkönnyíti a kezelő munkáját.

Központi kenés

A központi kenés automatikus. Töltse fel a kenőzsírt a magas hőmérsékletű és mozgató alkatrészekre, hatékonyan meghosszabbítja az elhasználódási időt, nagymértékben javítja a szabotázs és az adagolás megbízhatóságát.

STANDARD VAGY OPCIONÁLIS BERENDEZÉS

1. Hidraulikus vibrátorok

A burkolat alapfelszereltsége 14 hidraulikus csatlakozóval rendelkezik a hidraulikus vibrátorok táplálásához (9 vagy 24 opcionálisan rendelhető)

2. Külön oldalrúd-betét

A mindkét oldalon felszerelt oldalsó kötőrúd-beillesztők automatikusan behelyezik a kötőrudat a szomszédos útburkolatok burkolásához

3, Hosszirányú kötőrúd behelyező (csak AHT8500/SF7500S esetén)

A hosszanti kötőrudak automatikusan behelyezésre kerülnek, hogy megakadályozzák a födémek elsodródását a hosszanti illesztéseknél.

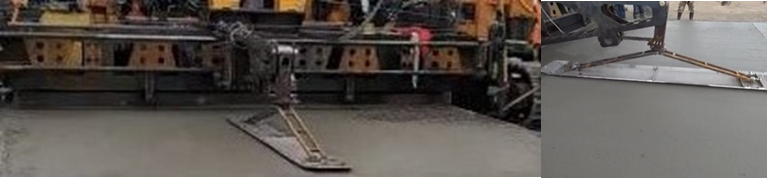

4, Opcionális SUPER SMOOTHER

A kiváló minőségű anyagból készült szupersimító tökéletes felületminőséget biztosít

5, Opcionális oszcilláló sugár behelyező (csak AHT7500S esetén)

Az excentrikus meghajtású, nagy teherbírású lengő gerenda automatikus emelő funkcióval, amikor a gép leáll, el tudja távolítani a betonburkolat felületén lévő egyenetlenségeket.

6, opcionális DBI beszúró (csak AHT7500S esetén)

A gépvázra szerelt kiterjedt dübelrúd-behelyező (DBI) (Csak AHT7500S-hez) rendelkezik egy opcionális automatikus beillesztő funkcióval, amely a dübelrudat a pontos pozícióba tudja beilleszteni.

AZ AHT4000/6000/8500/7500S SOROZATÚ SLIPFORM KÖRKEZŐK ELŐNYEI

1. Erőteljes motor

Az erőteljes motor garantálja a hatékony betonozást az optimális teljesítmény- és nyomatéktartományban mindenkor.

2. Teljesítmény-optimalizált Eco üzemmódú motorkezelés

Az ECO mód a teljesítménykövetelményeknek megfelelően képes automatikusan hozzáigazítani a motor teljesítményét, hogy garantálja az optimális motorhatékonyságot, gazdaságos dízelfogyasztást és alacsony zajkibocsátást.

3. Szabványos működési koncepció, ergonómiailag optimalizált, áttekinthető vezérlőpult

Korszerű képernyőjével és világos, nyelvsemleges szimbólumaival a vezérlőpult produktív helyszíni műveleteket tesz lehetővé. A különböző modelleken alkalmazott szabványos, magától értetődő működési koncepció jobb szinergiahatásokat kínál.

4. A karbantartási és ellenőrzési pontokhoz való könnyű hozzáférés minimálisra csökkenti a karbantartási igényeket.

5. A ZJAR PAVING szabadalmaztatott szoftverét használó kiváló minőségű gépvezérlő rendszer növeli az üzembiztonságot és a burkológép alkalmazási körét egyaránt.

6. SZERVIZDIAGNOSZTIKAI RENDSZERWIDIAG

A ZJAR PAVER, a szabványosított interfésszel rendelkező szervizdiagnosztikai rendszer lehetővé teszi a technikusok számára a hibák gyors hibaelhárítását közvetlenül a helyszínen.

7. Keresztirányú lejtésszabályozó rendszer

Az ARAN által kifejlesztett innovatív elektronikus keresztirányú lejtésszabályozási technológia jelentősen csökkenti a gép reakcióidejét, ami a kívánt burkolóhatást eredményezi.

8. Sebességállítás (gépi járás és sebességszabályozás)

Az egyes pályaegységek számítógéppel segített sebességszabályozása lehetővé teszi a specifikációk pontos pontos betartását, még kanyarokban is.

9. Gyors átalakítás szállítás közben és egyszerű szállítás

Az a minimális erőfeszítés, amely a burkolat átalakításához szükséges a szállítás során, csökkenti az üzemeltetési költségeket. A manőverezhetőség és a kompakt gépméretek megkönnyítik a szállítást.

Alkalmazási jelenetek:

A tér és a repülőtér építésének jelenetei

Út- és alagútépítés jelenetei

egylépéses alakítás jó és rendezett sarokkal és élekkel

Az automatikus szintezőrendszerrel végzett precíz kezelés a járdafelület nagy egyenletességéhez vezet.

Délkelet-Ázsia számos régiójában acélhálókat kell elhelyezni a betonburkolaton belül.

Egyes projekteknél pedig a hosszirányú kötőrudak betonformába történő elhelyezésére van szükség, amelyeket manuálisan is el lehet helyezni.

A húzórudak automatikus beillesztésére szolgáló mechanizmus alkalmazása

WorkingPalapelv:

A betont betonkeverékkel öntik a szórófej elé; A burkoló egy bizonyos sebességgel halad előre; A működési mechanizmus elkezd működni. A csavarterítő bal és jobb irányban szétválasztja a felgyülemlett betont, és egyenletesen elosztja a kaparó előtt. Az ideiglenes kaparó magassága hidraulikusan állítható, hogy a cementbetont a kívánt burkolás előtti vastagságra kaparjuk. A változtatható frekvenciájú dugaszolható rezgőrúd egy bizonyos frekvencián rezeg, hogy a keverési folyamat során kiszorítsa a betonban keveredett levegőt, majd megszünteti a porozitást.

Négyzet építése

.

Városi útépítés Délkelet-Ázsiában, ahol az útburkolat felét rendre aszfaltozták

Nagyon rövid időn belül a betonút burkolási munka nagy intenzitású építkezéssel gyorsan befejeződött. Kambodzsában

A jelentősen javított építési minőség és a munka hatékonysága nagy elismerést kapott a helyi tulajdonosoktól

Építési jelenetek Afrikában Nigériában, Madagaszkáron, Szenegálban és Mauritiuson

Összehangolt burkolási művelet, magas munkahatékonyságot hoz

Útburkoló építés, ha akadályokat kell elkerülni, több egyszerű betonzsaluzat szükséges az újrakövezés befejezéséhez.

1. osztályú autópálya Puerto Princessben, Fülöp-szigeteken

Kétféle berakodási lehetőség tengeri szállításhoz:

Nincs szükség nagy alkatrészek eltávolítására; az egész gépet a lapos állványos konténerben szállítják; a helyszínre szállítva kis számú tartozék felszerelése után működhet, amint az a fenti képen látható.

Szerelje szét a lánctalpas pályát független kis részekre, és helyezze be a tartályba. A munkaterületre történő szállításkor sok összeszerelési munkát kell elvégezni, mielőtt az építésbe kerülhet.

Rakodás szárazföldi szállításhoz:

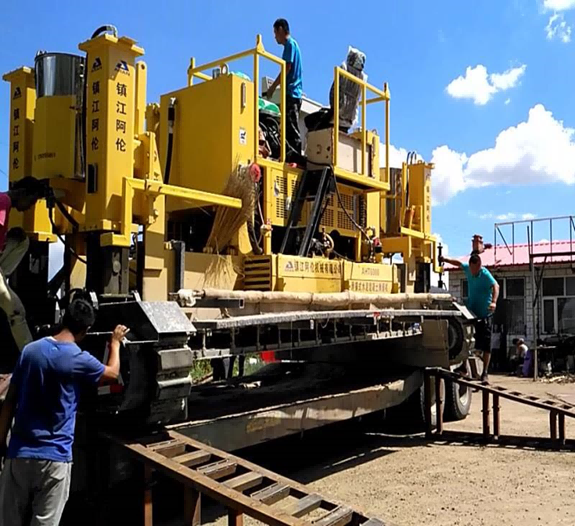

Áru berakodása szárazföldi szállításhoz: Emelje fel a burkolót az emelvényes pótkocsira

Hajtsa rá a burkolatot az emelőkosár pótkocsijára az oldalra szerelt, dedikált gyalogos tartókeretről.

Távolsági közúti szállítás sík formájú pótkocsival

ISO tanúsítás CE tanúsítás

Értékesítés utáni szolgáltatás:

Az együttműködés, az integráció és az átszervezés révén az ARAN Company növeli átfogó erejét, és új, előremutató fejlesztési mechanizmust alkot.

Az ARAN vállalat összhangban lesz az "Értéket teremteni a felhasználóknak" vállalati koncepcióval, és fokozza alapvető versenyképességét, hogy a Zhenjiang Aran Machinery Co., LTD.

Termék vevőszolgálati kötelezettségvállalás

A gyártó a berendezés minőségére (kivéve a rendszeres fogyasztást, a motor alkatrészeket és a fogyóeszközöket) a fizetést követő 12 hónapig garanciát vállal. A jótállási idő alatt az eladó teljes körű garanciát vállal a berendezés működésére. A jótállási idő alatt, ha a berendezés működése során minőségi hiba vagy sérülés lép fel, az eladó költségére ugyanazokat az alkatrészeket légi úton szállítja a felhasználónak.

A betonburkoló eladását követően a végfelhasználó kérésére hazai vagy tengerentúli mobil szervizek professzionális szervizmérnökeit 15 napos szerelési, üzembe helyezési és műszaki oktatás céljából ingyenesen küldik a helyszínre. A professzionális szervizszemélyzet oda-vissza repülőjegyét a munkaterületre és a helyi szállítási költségeket a felhasználó viseli. Ezen túlmenően, ha a vevő projektje az üzembe helyezés és a műszaki oktatás befejezése után további műszaki szolgáltatásokat igényel, az eladó gondoskodik arról, hogy szervizmérnöke hosszabbítsa meg a tartózkodási időt vagy látogasson el a helyszínre.

A cég folytatja a termékek optimalizálását és a szolgáltatási garanciát. A vevő szervizigénylésének kézhezvételét követően 24 órán belül írásos választ adunk, javaslatot teszünk a megfelelő kezelési módra, és a lehető legrövidebb időn belül légi úton vagy expressz szállítjuk az alkatrészeket a felhasználó telephelyére, hogy tengerentúli felhasználóink ​​egész életen át élvezhessék műszaki szerviz és alkatrészellátás.

Minőségbiztosítás a gyártási folyamatokhoz és a gyártáshoz
