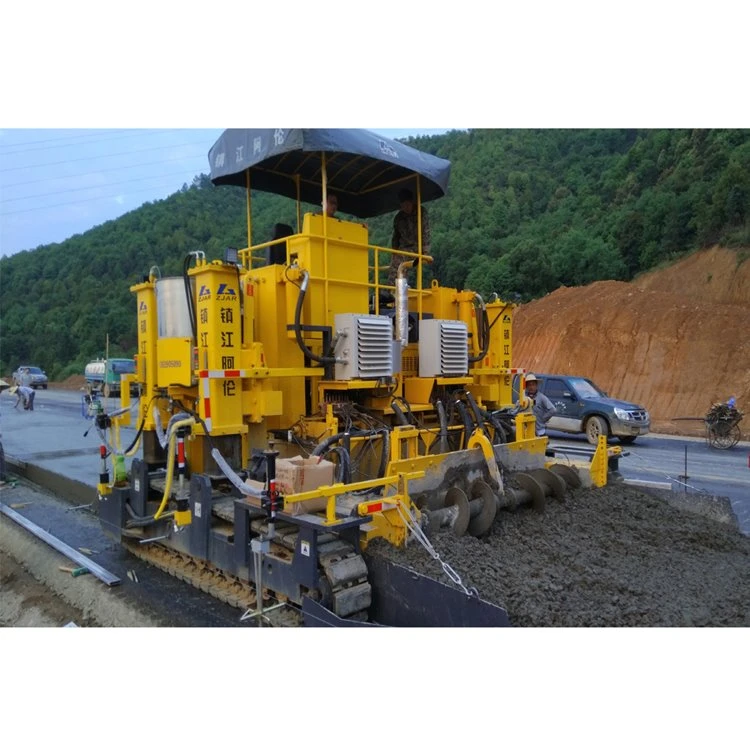

Slipform burkolási folyamat

(Délkelet-Ázsiában)

Műszaki adatok:

* : Opcionálisan az alapburkolat szélessége 2500 mm vagy 3500 mm, a burkolat szélessége pedig 250 vagy 300 mm-rel bővül.

A megrendelő személyre szabja a tényleges építési követelményeknek megfelelően.

**:opció 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 ford./perc;

opció2--TAD850VE, Volvo160kW/2200rpm.

***:opció -QSB6.7-C260-30, Cummins, 194 kW/2200 ford./perc

Minden információ és specifikáció a nyomtatás időpontjában helyes, és előzetes értesítés nélkül változhat.

Jellemzők

一,Teljesítmény jellemzők:

AHT4000/6000A /8500/7500S betonburkoló gépeket teljes hidraulikus meghajtással, központi számítógépes vezérléssel, valós idejű megfigyelési és öndiagnosztikai képességekkel, valamint automatikus szintező és nyomkövető rendszerekkel tervezték.

● ÁTTEKINTÉS

Ez az innovatív, fejlett és praktikus, magas színvonalú gép kulcsfontosságú professzionális berendezés betonutak és terek, valamint repülőtéri járdák építéséhez.

● NAGYON RUGALMAS BETON Csúsztatható burkolat

A csúszós beton járólapozók precízen burkolnak szabványos betonburkolatokat 30 m-től 8,5 m-ig, vastagságuk pedig 450 mm.

●BETON TÖMÖRÍTŐ MECHANIZMUS

A burkológép hidraulikus vibrátorhajtással van felszerelve. Egyidejű terítés, kaparás, vibráció, döngölés és extrudálás egyidejű műveletei tartóréteg és beton útburkolat burkolásakor.

●HATÉKONY MOTORIRÁNYÍTÁSI RENDSZER

Az ECO mód beállításai automatikusan beállítják a motor teljesítményét az aktuális teljesítménykövetelmények alapján, hogy biztosítsák az üzemanyag-hatékony dízelfogyasztást és az alacsony zajkibocsátást. Az élvonalbeli, nagy teljesítményű motortechnológia (akár 210 kW/290 LE teljesítményig) megfelel az EC Stage IIIA emissziós szabványoknak.

●TÖKÉLETES ERGONÓMIA ÉS KEZELÉS

A felhasználóbarát kezelési koncepcióval és kiváló kilátással rendelkező, ergonomikus kialakítású kezelőfelület megkönnyíti a kezelő munkáját. Teljesen hidraulikus független hajtás, mikroszámítógépes kijelző és öndiagnosztikai funkció. Ergonomikus kialakítás intelligens kezelőszervekkel a kényelmes és egyszerű kezelés érdekében.

●RENDSZERES GÉPTERVEZÉSand TARTÓS JÁRVÁZÓ FORMA

A gép robusztus kialakítása garantálja az egyenletes, nagy hozamú betonburkolatot és a pontos burkolási eredményeket még nehéz helyszíni körülmények között is. A burkolat kompatibilis a 8,5 m-es sorozatú metrikus burkolóformákkal. A 3.0 m-től 8,5 m-ig terjedő sorozat alapfelszereltsége kopótalppal, és opcionális koronaprofillal is felszerelhető.

●NAGY PONCIÓS KORMÁNY- ÉS VEZETŐRENDSZER

Automatikus szintező és nyomkövető rendszerek a burkolat síkságának, egyenességének és simaságának biztosítására az útkanyarokban. Az intelligens vezérlőrendszer és a csúszásgátló kormányrendszer rendkívül sima működést tesz lehetővé, és biztosítja a betonburkolat pontos egyenességét.

●TELJESEN MODULÁRIS GÉPTERVEZÉS

A gép teljesen moduláris felépítése rugalmasságot tesz lehetővé az új opciók felhasználói igények szerinti módosításához és frissítéséhez. A kompakt méretek és a minimális utólagos felszerelési igények biztosítják, hogy a burkológép könnyen berakodható és gazdaságos szállítása legyen. A konfigurációtól függően a dübelrúd-behelyező vagy az oszcilláló gerenda és a szupersimító a gépre szerelve maradhat szállítás közben.

Jellemzők (9)

Motor

Volvo/Cummins vízhűtéses motor, erős, nagy nyomatéktartalék, alacsony üzemanyag-fogyasztás, európai környezetnek megfelelő károsanyag-kibocsátás.

Vibrációs eszköz Szupermagas frekvencia, erős vibráció, nagy sűrűségű felső burkolat

Automatikus szintező rendszer Az automatikus szintező és nyomkövető rendszerek biztosítják a burkolat síkságát és az út egyenességét.

Kaparólemez

Két hidraulikus henger a formázósablonba érkező beton mennyiségének szabályozására, amely teljesen fel-le tud menni, vagy függetlenül fel-le, bal vagy jobb oldalon.

Utazó rendszer

A két hidraulikus meghajtású lánctalpas és a mikroszámítógépes vezérlés biztosítja az előre beállított állandó sebességet, a helyes egyenes futást és a gördülékeny kormányzást.

TökéletesErgonomikusTervezés és Művelet Koncepció

A felhasználóbarát kezelési koncepcióval és kiváló kilátással rendelkező, ergonomikus kialakítású kezelőfelület megkönnyíti a kezelő munkáját

.

Központi kenés

A központosított kenés automatikusan kitölti a magas hőmérsékletű és teljesítményű alkatrészeket, hatékonyan meghosszabbítva a kopási időt, és nagymértékben javítja a szabotázs és a betáplálás megbízhatóságát.

STANDARD VAGY OPCIONÁLIS BERENDEZÉS

1. Hidraulikus vibrátorok

A burkolat alapfelszereltsége 14 hidraulikus csatlakozóval rendelkezik a hidraulikus vibrátorok táplálásához (9 vagy 24 opcionálisan rendelhető)

2. Külön oldalrúd-betét

A mindkét oldalon felszerelt oldalsó kötőrúd-beillesztők automatikusan behelyezik a kötőrudat a szomszédos útburkolatok burkolásához

3, Hosszirányú kötőrúd behelyező (csak AHT8500/SF7500S esetén)

A hosszanti kötőrudak automatikusan behelyezésre kerülnek, hogy megakadályozzák a födémek elsodródását a hosszanti illesztéseknél.

4, Opcionális SUPER SMOOTHER

A kiváló minőségű anyagból készült szupersimító tökéletes felületminőséget biztosít

5, Opcionális oszcilláló sugár behelyező (csak AHT7500S esetén)

Az excentrikus meghajtású, nagy teherbírású lengő gerenda automatikus emelő funkcióval, amikor a gép leáll, el tudja távolítani a betonburkolat felületén lévő egyenetlenségeket.

6, opcionális DBI beszúró (csak AHT7500S esetén)

A gépvázra szerelt kiterjedt dübelrúd-behelyező (DBI) (Csak AHT7500S-hez) rendelkezik egy opcionális automatikus beillesztő funkcióval, amely a dübelrudat a pontos pozícióba tudja beilleszteni.

AZ AHT4000/6000/8500/7500S SOROZATÚ SLIPFORM KÖRKEZŐK ELŐNYEI

1. Teljesítmény-optimalizált Eco üzemmódú motorkezelés

Az ECO üzemmód automatikusan a teljesítményigényekhez igazítja a motor teljesítményét, így garantálja az optimális motorhatékonyságot, gazdaságos dízelfogyasztást és alacsony zajkibocsátást.

2. Erőteljes motor

Az erős motor mindenkor hatékony betonburkolatot biztosít az optimális teljesítmény és nyomaték tartományban.

3. Szabványosított működési koncepció, ergonómiailag optimalizált, világosan szervezett vezérlőpult

Korszerű képernyőjével és világos, nyelvsemleges szimbólumaival a kezelőpanel megkönnyíti a hatékony terepi működést. A különböző modelleken alkalmazott szabványos, magától értetődő működési koncepció jobb szinergiahatásokat kínál.

4. A karbantartási és ellenőrzési pontokhoz való könnyű hozzáférés minimálisra csökkenti a karbantartási igényeket.

5. A ZJAR PAVING szabadalmaztatott szoftverét használó, kiváló minőségű gépvezérlő rendszer növeli mind a működési biztonságot, mind a csúszós formájú burkológép alkalmazási körét.

6. SZERVIZDIAGNOSZTIKAI RENDSZERWIDIAG

A ZJAR PAVER szabványosított interfésszel rendelkező diagnosztikai rendszere lehetővé teszi a technikusok számára a hibák gyors elhárítását közvetlenül a helyszínen.

7. Keresztirányú lejtésszabályozó rendszer

Az ARAN által kifejlesztett innovatív elektronikus keresztirányú lejtésszabályozási technológia jelentősen csökkenti a gép reakcióidejét, ami a kívánt burkolóhatást eredményezi.

8. Sebességállítás (gépi járás és sebességszabályozás)

Az egyes pályaegységek számítógéppel segített sebességszabályozása lehetővé teszi a specifikációk pontos pontos betartását, még kanyarokban is.

9. Gyors átalakítás szállítás közben és egyszerű szállítás

A szállítás során a burkolólap átalakításához szükséges minimális erőfeszítés csökkenti az üzemeltetési költségeket. A manőverezhetőség és a kompakt gépméretek megkönnyítik a szállítást.

Alkalmazási jelenetek:

Tér és repülőtér építése

Út- és alagútépítés

Egyenletes felületű, jó tömörségű csúszós burkolat

Egylépéses formázás jó és rendezett sarokkal és élekkel

Az automatikus szintezőrendszerrel végzett precíz kezelés a járdafelület nagy egyenletességéhez vezet.

Délkelet-Ázsia számos régiójában acélhálókat kell elhelyezni a betonburkolaton belül.

Egyes projekteknél pedig a hosszirányú kötőrudak betonformába történő elhelyezésére van szükség, amelyeket manuálisan is el lehet helyezni.

A húzórudak automatikus beillesztésére szolgáló mechanizmus alkalmazása

WorkingPalapelv:

A betonkocsi betonkeveréket önt a szórófej elé; A burkoló egy bizonyos sebességgel halad előre; A működési mechanizmus elkezd működni. A csavarterítő bal és jobb irányban szétválasztja a felgyülemlett betont, és egyenletesen elosztja a kaparó előtt. A hidraulikusan állítható magasságú ideiglenes kaparólemez a cementbetont a szükséges előburkolati vastagságra kaparja. A frekvenciaátalakító dugaszolható rezgőrúd egy bizonyos frekvencián rezeg, hogy kiszorítsa a keverés közben a betonba keveredő levegőt, majd eltávolítsa a pórusokat.

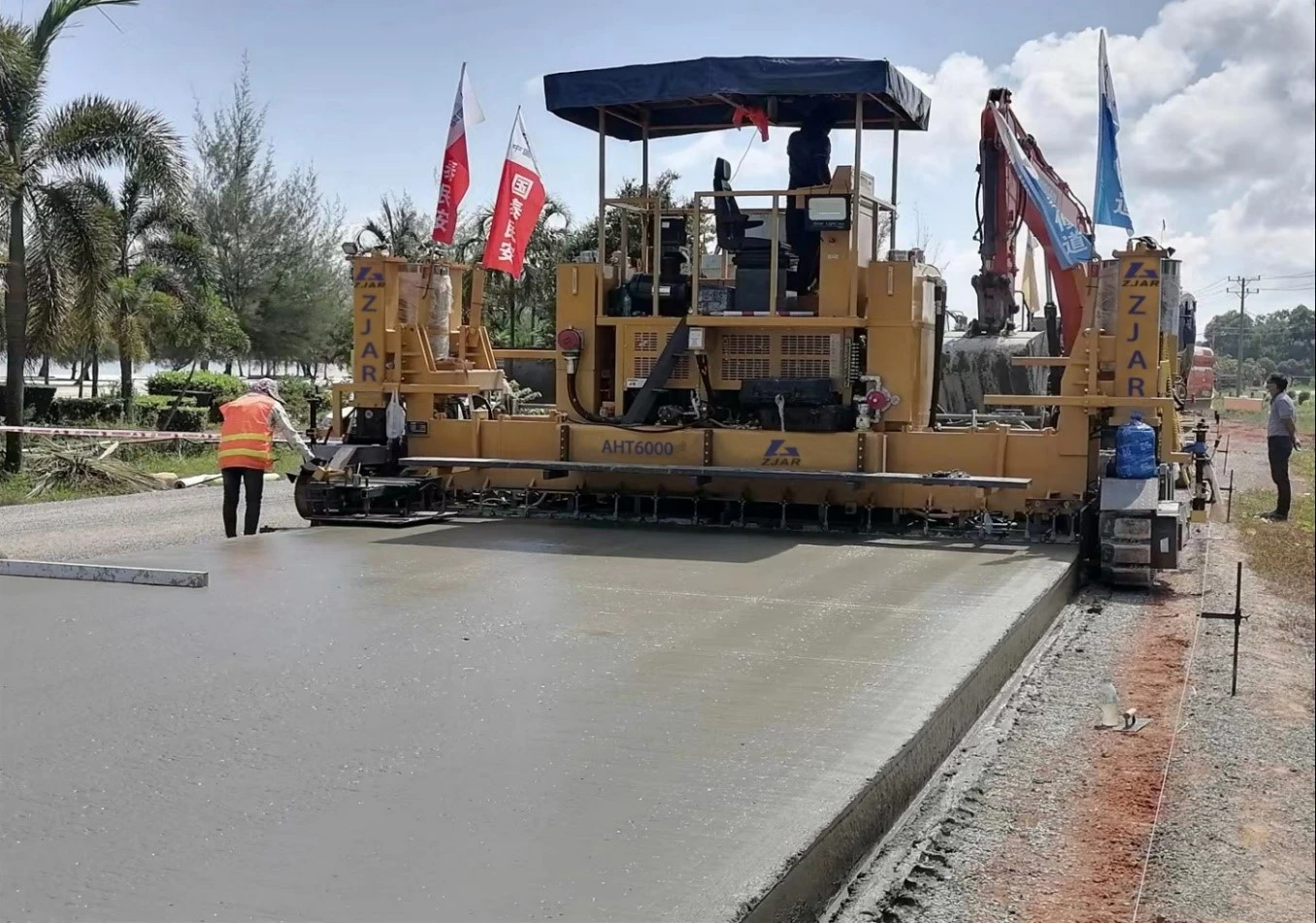

Városi útépítés Délkelet-Ázsiában, ahol az útburkolat felét rendre aszfaltozták

Kambodzsában

1. osztályú autópálya Puerto Princessben, Fülöp-szigeteken

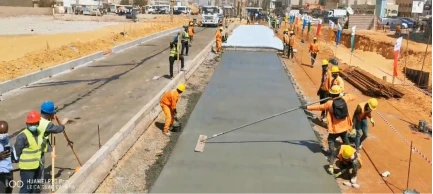

Építési jelenetek Afrikában Nigériában, Madagaszkáron, Szenegálban és Mauritiuson

Összehangolt burkolási művelet, magas munkahatékonyság

Az akadályok elkerülése érdekében több egyszerű betonzsalura van szükség az újrakövezés befejezéséhez.

Kétféle berakodási lehetőség tengeri szállításhoz:

Nincs szükség nagy alkatrészek eltávolítására; az egész gépet a lapos állványos konténerben szállítják; ha az építkezésre szállítják, akkor kis számú tartozék felszerelése után is működhet, amint az a fenti képen látható.

Szerelje szét a lánctalpas pályát független kis részekre, és helyezze be a tartályba. A munkaterületre történő szállításkor sok összeszerelési munkára van szükség, mielőtt beépíthető.

Rakodás szárazföldi szállításhoz:

Áru berakodása szárazföldi szállításhoz: Emelje fel a burkolót az emelvényes pótkocsira

Hajtsa rá a burkolatot az emelőkosár pótkocsijára az oldalra szerelt, dedikált gyalogos tartókeretről.

Távolsági közúti szállítás sík formájú pótkocsival

ISO tanúsítás CE tanúsítás

Értékesítés utáni szolgáltatás:

Az együttműködés, az integráció és az átszervezés révén az ARAN Company átfogóan fejleszti műszaki erejét, és egy új, előremutató fejlesztési mechanizmust alkot.

Az ARAN összhangban lesz az "Értéket teremteni a felhasználóknak" vállalati koncepcióval, és fokozza az alapvető versenyképességet a Zhenjiang Aran Machinery Co., LTD új ugrása érdekében.

Termék vevőszolgálati kötelezettségvállalás

A gyártó a berendezés minőségére (kivéve a rendszeres fogyasztást, a motor alkatrészeket és a fogyóeszközöket) a fizetést követő 12 hónapig garanciát vállal. A jótállási idő alatt az eladó teljes körű garanciát vállal a berendezés működésére. A jótállási idő alatt, ha a berendezés működése során minőségi hiba vagy sérülés lép fel, az eladó ugyanazokat az alkatrészeket légi úton, az eladó költségére elszállítja a felhasználóhoz.

A betonburkoló eladását követően a végfelhasználó kérésére hazai vagy tengerentúli mobil szervizek professzionális szervizmérnökeit 15 napos szerelési, üzembe helyezési és műszaki oktatás céljából ingyenesen küldik a helyszínre. A professzionális szervizszemélyzet oda-vissza repülőjegyét a munkaterületre és a helyi szállítási költségeket a felhasználó viseli. Ezen túlmenően, ha a vevő projektje az üzembe helyezés és a műszaki oktatás befejezése után további műszaki szolgáltatásokat igényel, az eladó gondoskodik arról, hogy szervizmérnöke hosszabbítsa meg a tartózkodási időt vagy látogasson el a helyszínre.

A cég folytatja a termékek optimalizálását és a szolgáltatási garanciát. A vevő szervizigénylésének kézhezvételét követően 24 órán belül írásos választ adunk, javaslatot teszünk a megfelelő kezelési módra, és a lehető legrövidebb időn belül légi úton vagy expressz szállítjuk az alkatrészeket a felhasználó telephelyére, hogy tengerentúli felhasználóink ​​egész életen át élvezhessék műszaki szerviz és alkatrészellátás.

Minőségbiztosítás a gyártási folyamatokhoz és a gyártáshoz

A „Mindent a felhasználókért” elvhez ragaszkodva a vállalat a berendezés testreszabási szolgáltatásokat nyújtja a felhasználói igényeknek megfelelően. A fejlett külföldi technológiára alapozva, az útépítés tényleges hazai viszonyaival ötvözve a Zhenjiang Aran folyamatosan fejlesztette és tökéletesítette termékkialakítását, és kifejlesztett egy sor burkolatot és keverőberendezés termékcsoportot. Eközben a cég elsajátította az új típusú útépítési termékek fejlesztésének készségeit is. Vezető technológiájával, innovatív szellemiségével, megbízható minőségével és szolgáltatási garanciájával a Zhenjiang Aran mára világszerte forgalmazza termékeit. Kínában, Afrikában, Kelet-Európában, Indiában, Latin-Amerikában, a Közel-Keleten, Oroszországban és Délkelet-Ázsiában a Zhenjiang Aran segít egy szép jövő felépítésében a világ számára.
